Översikt

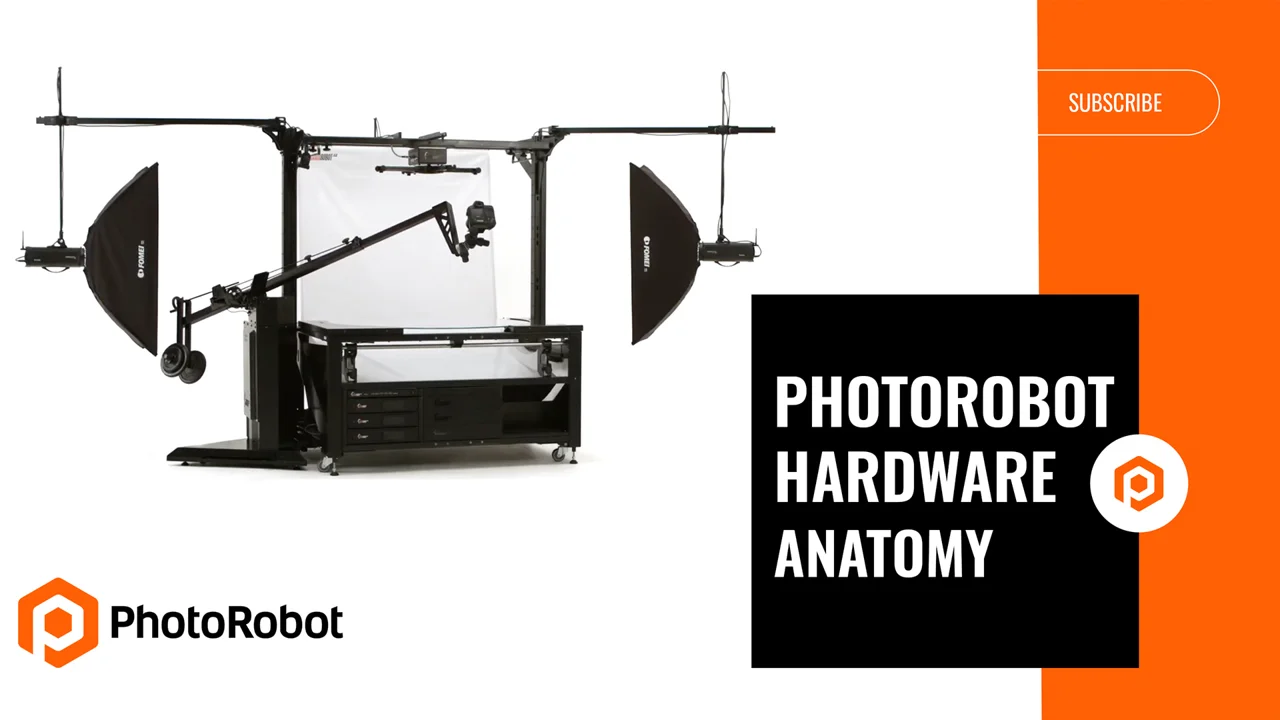

I den här videon demonstrerar vi hårdvaruanatomin hos PhotoRobot-system: det centerlösa bordet, kuben och robotarmen. Utforska de tekniska specifikationerna för dessa tre fotorobotar, inklusive deras unika hårdvarukomponenter och produktionskapacitet. Videon visar både de enskilda robotarna och var och en i kombination – vilket representerar en av de mest populära PhotoRobot-konfigurationerna. Se hur det centrerade bordet synkroniseras med robotarmen och hur kuben stöder iscensättning av olika föremål för fotografering. Vi utforskar de många komponenterna i varje system som förbättrar den övergripande användbarheten, inklusive de avancerade styrenheterna som möjliggör enkla uppgraderingar. Titta själv: från den robusta och pålitliga hårdvaran till bildbehandlingslösningarna som sömlöst integreras med kundernas unika behov.

Videotranskription

00:06 Vi är stolta över hur enkelt det är att använda en PhotoRobot. Men i den här videon djupdyker vi i några tekniska detaljer och tittar närmare på hårdvarans uppbyggnad – alltså de kraftiga svarta maskinerna bakom mig som gör sin magi i alla våra videor. De behöver förresten inte vara svarta. Louis Vuitton beställde till exempel sina i vitt, medan Karl Zeiss fick sina med en flerfärgad finish.

‍

00:28 Låt oss börja med våra Centerless_Table. Detta är en maskin av industriell kvalitet med en skivspelare i glas. Mittpunkten i denna modell är en 850 mm optisk glasspelare med en tjocklek på 8 mm som väger 11,5 kg. Den kan bära upp till 40 kilo nyttolast och den har ingen grön färgton i kanterna som man ser på många instegslösningar.

‍

00:50 Nu tittar vi närmare på vad som finns under huven. Här sitter ett exakt fräst aluminiumhjul med en O-ring i gummi som du kan byta själv. Hjulet avläser tallrikens position tusen gånger per sekund. Konkurrerande produkter gör ibland detsamma, men med lägre frekvens.

‍

01:05 Dessutom finns en optisk sensor som kalibrerar hjulets avläsningar vid varje varv av glasskivan och hela tiden räknar om utväxlingen. Det gör att vi når otroligt höga produktionshastigheter. Alla remskivor som styr glasskivan är fullt justerbara, och var och en har en X-formad silikonring som du kan byta själv, för perfekt geometri.

‍

01:24 Enligt Murphys lag befinner sig reservdelen alltid tusen mil bort just när du behöver byta ett däck. I den här maskinen finns en dragkedjepåse under höljet, så att du kan byta ringarna direkt. Med informationen på täckbladet kan du beställa nya ringar för framtida behov.

‍

01:40 Detsamma gäller det här stora drivaxelhjulet. Den robusta motorn bakom det, som går på 48 V och 10 A, styrs med exakta S-kurvor för acceleration och inbromsning. Det ger dig en racerbils kraft inom räckhåll. Maskinen kan ta en hel spinn-serie på under 4 sekunder, men de flesta kameror och ljus klarar inte det. I verkligheten tar det därför cirka 20 sekunder att fotografera en spinn med 36 bilder.

‍

02:10 Allt detta sitter i en rejäl maskinram. Det är viktigt, eftersom ramens styvhet förhindrar att produkten skakar i de färdiga bilderna, särskilt vid de höga hastigheter vi använder här. Men det finns många andra smarta funktioner.

‍

02:23 Här framtill finns ett industriellt rack där du kan montera inte bara våra 19-tums PhotoRobot-styrenheter, utan också laserstyrenheter, strömfördelare, nätverkskomponenter, överspänningsskydd och mycket mer. Allt för att hålla ordning på varenda detalj. Naturligtvis finns det smarta kabelvägar för dold dragning av kablar i hela arbetsytan.

‍

02:44 Därefter har vi Cube. Det här är version 5, men vi har för närvarande tre olika modeller som perfekt täcker olika konfigurationer av arbetsytan enligt kundens specifikationer. Maskinen kan arbeta fristående, men här används den för att exakt synkronisera rotationen av upphängda objekt: till exempel en handväska som står stabilt på glasytan, medan banden behöver hängas upp i nylontråd.

‍

03:07 Det finns ett omfattande utbud av tillbehör som passar på det snöflingeformade hjulet på utgående axeln och ger dig extrem flexibilitet vid justering. Om du fotograferar elektriska enheter som måste vara påslagna under fotograferingen finns det en modell med ett eluttag på den roterande delen, så att produkten kan få ström medan den roterar.

‍

03:25 För att se till att kuben är perfekt inriktad, liksom andra tillbehör, finns det en toppportal - i det här fallet med en förlängd längd på pelarna, vilket till skillnad från standardlängden gör det möjligt att gå hela vägen till en 90° toppvy med en kamera monterad på en robotic_arm. Denna portal kan bära olika hållare, såsom: stift, hylsor, uni-klämmor eller kraftiga klämmor. Detta är användbart eftersom det alltid är bra att ha en tredje hand för att hålla några spotlights, reflektionstavlor eller andra fotojiggar för att skapa rätt magi.

‍

03:55 Bra fotografering handlar trots allt om perfekt ljus. Och systemet med PhotoRobot igelkottshållare som är integrerade i portalen gör att du alltid kan ha lamporna, oavsett om de är lysdioder eller stroboskop, på rätt plats – framför objektet eller jämnt belysa bakgrunden för enkel automatiserad borttagning av programvara.

‍

04:15 När kameran kommer till de högre vinklarna måste vi se till att bakgrunden är perfekt upplyst på den punkt som är längst bort från bakgrundsljusets perspektiv. Det är därför vi har denna reflektionsyta integrerad i diffusionsbakgrundsuppsättningen, som fördelar ljuset jämnt. Vi har direkt bakgrundsbelysning installerad här. Detta kan leda till en starkare effekt som kallas light wrap, där det kommer för mycket ljus runt objektet in i kameralinsen, vilket leder till att kanterna blir mjukare.

‍

04:43 Men det finns olika sätt att belysa bakgrunden för att undvika detta. Det visar vi i en annan video. Ljus går dock hand i hand med mörker. Därför kan den här maskinen hålla svarta flaggor i bakgrunden. De kan placeras på båda sidor om det fotograferade objektet eller här, under glasskivan på det här nätet av nylontråd, som kan justeras i många riktningar för att exakt passa den önskade uppsättningen.

‍

05:07 Sist men inte minst ingår en Robotic_Arm i den här arbetsytan – i 8:e generationen. Den ser till att kameran får rätt vinkel när du tar stillbilder eller spinsekvenser, med en eller flera rader. Det här borstade fästet i rostfritt stål gör att du kan montera kamerasensorn exakt i maskinens optiska rotationscentrum, eftersom varje kamerahus har olika mått. Det sitter i änden av en styv och lätt teleskoparm som levereras i två olika längder. Därmed kan den användas både med robotbord och större plattformar.

‍

05:40 Hela armen är monterad på en pivot med positionsmikrojustering för att ställa in kameran i perfekt position, medan en uppsättning motvikter gör att du kan balansera armen för maximal rörelsedynamik. Svängspindeln är förresten ihålig för att rymma en krysslaser för perfekt positionering. Det är användbart inte bara när du placerar objektet i rotationscentrum, utan också för att rikta in armen och bordet tillsammans. Om du gör detta ofta, till exempel när du använder robotarmen delvis med ett bord och delvis med en plattform, kanske du vill beställa en dockningsstation som tillval där du bara trycker in armen och låser den på plats.

‍

06:19 För att låsa upp den och ställa den på de infällbara hjulen flyttar du bara det här reglaget härifrån hit. Det används inte bara som robotsvängarm för att fånga exakt vinkel, utan också för att justera hela maskinens höjd till mitten av objektets höjd. Den här funktionen sköts automatiskt av vår styrprogramvara om informationen om höjden finns tillgänglig. Den kan antingen finnas i fotolistan eller komma från automatisk mätning med CUBISCAN-enheter.

‍

06:48 Våra 19-tums styrenheter är hjärtat i hela systemet. Styrenheterna är monterade i ett industriellt rackchassi, vilket ger dig stor frihet att uppgradera till den senaste generationen eller enkelt underhålla och serva dem vid behov. Närmare på de här magiska datorerna som kommer från vår produktionslinje tittar vi dock i en annan video.

‍

07:09 Men i slutändan är inte alla dessa tekniska detaljer så viktiga. Det enda du behöver komma ihåg är att det här är PhotoRobot – en exakt, robust, pålitlig och extremt kraftfull lösning som kombinerar hårdvara, mjukvara och firmware från en enda källa – oss. Och allt detta kan skräddarsys efter just dina behov för att automatisera din bildproduktion. Tack för att du tittade!
