PhotoRobot – guide för lasercentrering och justering

‍

Denna användarsupportmanual ger tekniska instruktioner om hur man justerar och centrerar PhotoRobot inbyggda korslasersystem. Följ dessa steg för att hitta mittpunkten för en rund PhotoRobot-platta med hjälp av två lasrar. Instruktionerna inkluderar hur man fysiskt flyttar lasrarna till mitten av bordet, initiala laserinställningar och hur man finjusterar laserpositionering. Dessutom, i slutet av manualen, finns det instruktioner för inriktning och centrering av det speciella lasersystemet för C1300 skivspelare (tidigare distribuerad under namnet Case 1300).

Viktigt: Läs alltid först PhotoRobot Safety Information & Instructions samt den manual som medföljer just din enhet, innan du genomför någon egeninstallation eller service.

Obs! Se PhotoRobot First Use & Basic Testing för detaljerad information om nätverkskonfiguration och nätverkskrav.

‍

‍

1. Flytta lasrarna fysiskt till bordets mitt

1.1. Innan du börjar ansluter du PhotoRobot till det lokala nätverket. Slå därefter på styrenheten (6:e generationen) och en laserbox.

Obs! Om du ska justera och centrera lasersystemet för vridbordet C1300, se även de särskilda instruktionerna i avsnitt 4 i den här användarmanualen.

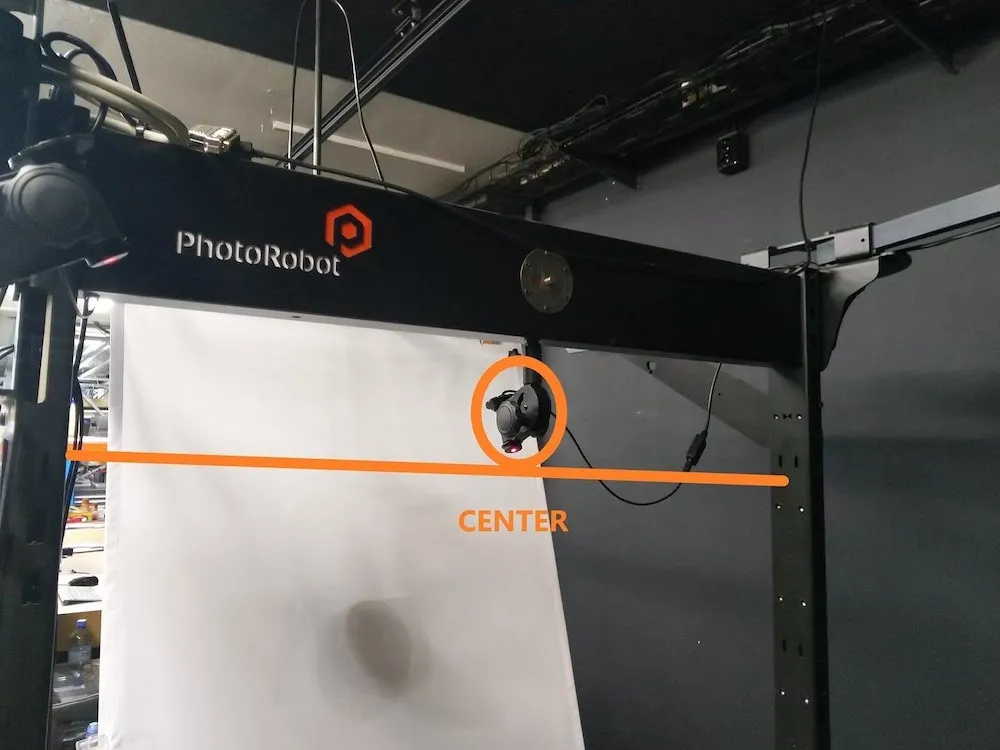

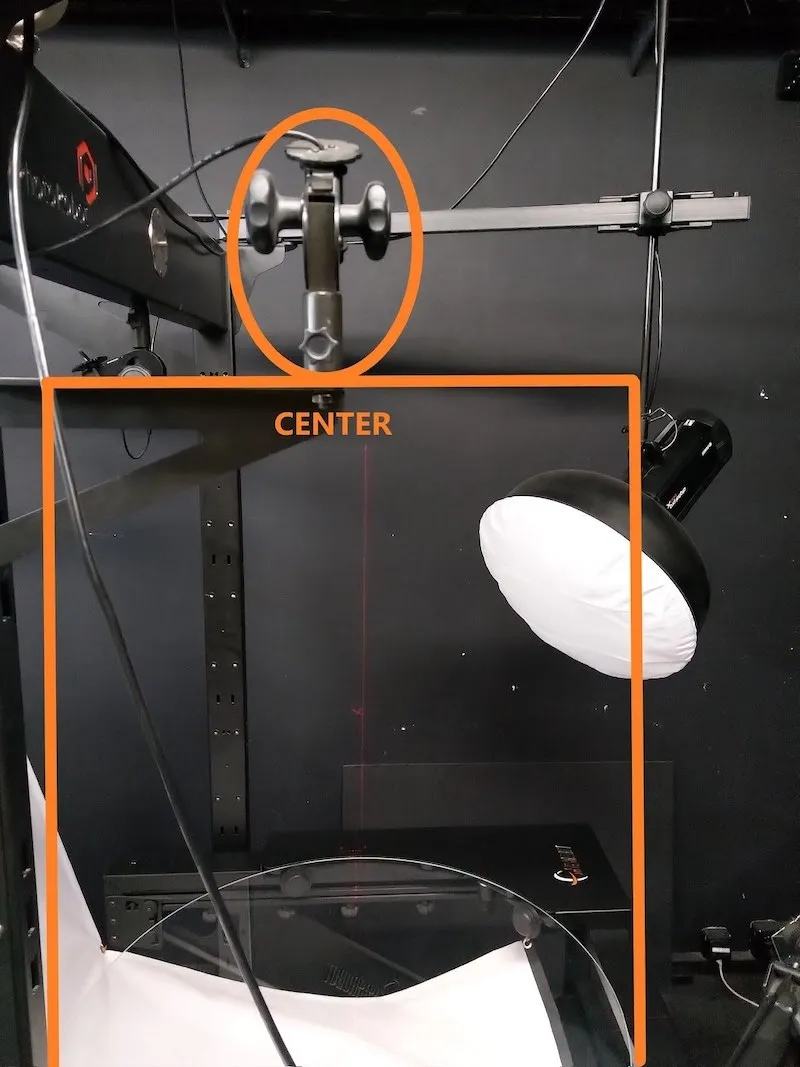

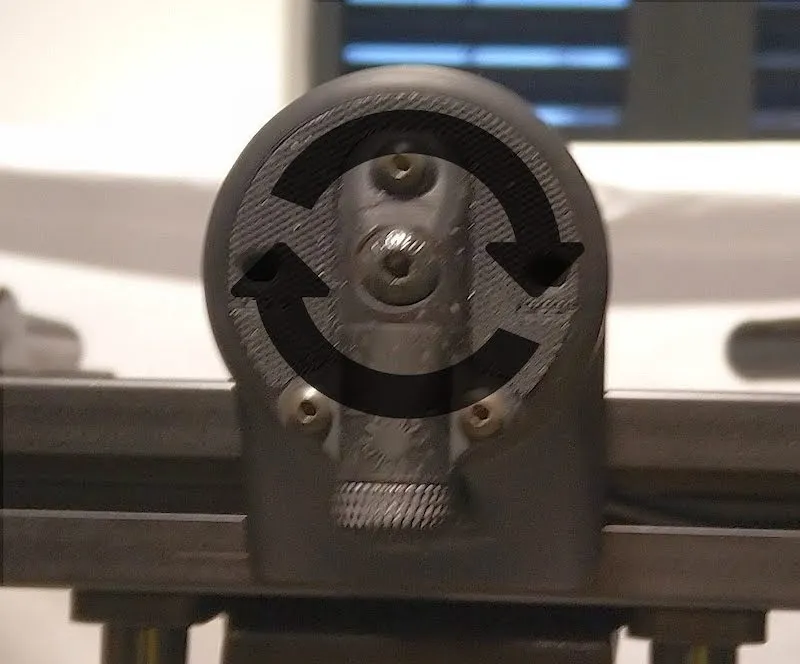

1.2. När du har anslutit PhotoRobot till nätverket och slagit på styrenheten och laserboxen mäter du avståndet mellan bordets två sidor där lasern är monterad. Vrid eller flytta sedan lasern för hand till mitten och fäst den i läget.

‍

‍

‍

2. Uppskatta grovinställningar

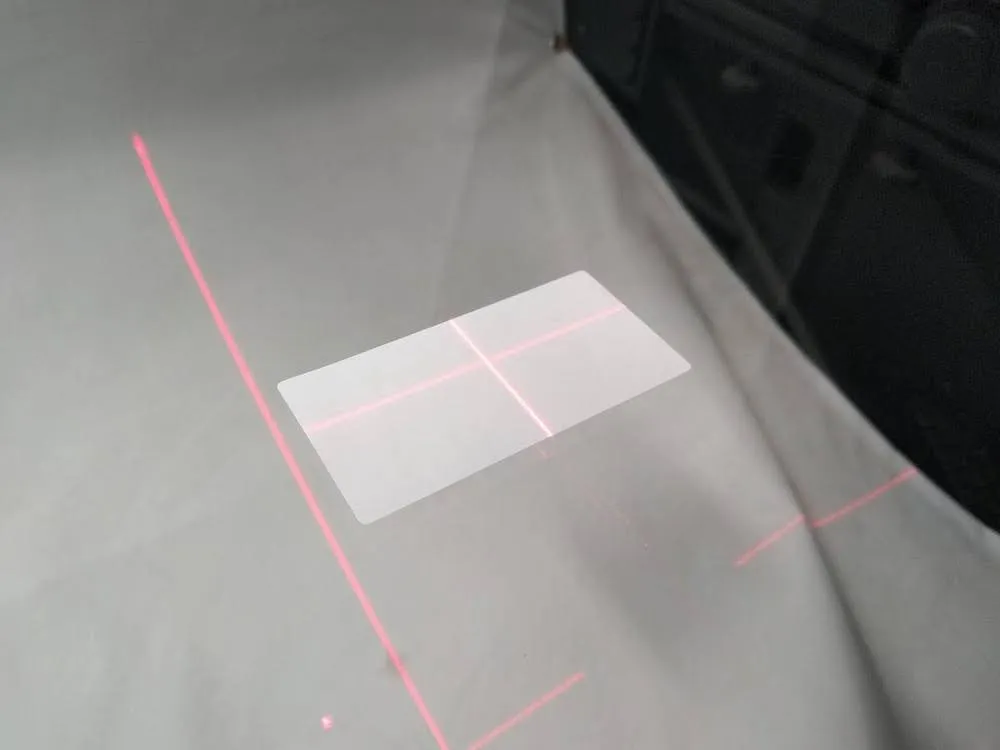

2.1. När lasern är fastsatt i sitt läge placerar du ett klistermärke på vridbordets platta, ungefär vid glasets mittpunkt. Lasrarna syns tydligare på klistermärket, vilket gör det lättare att uppskatta plattans mittpunkt.

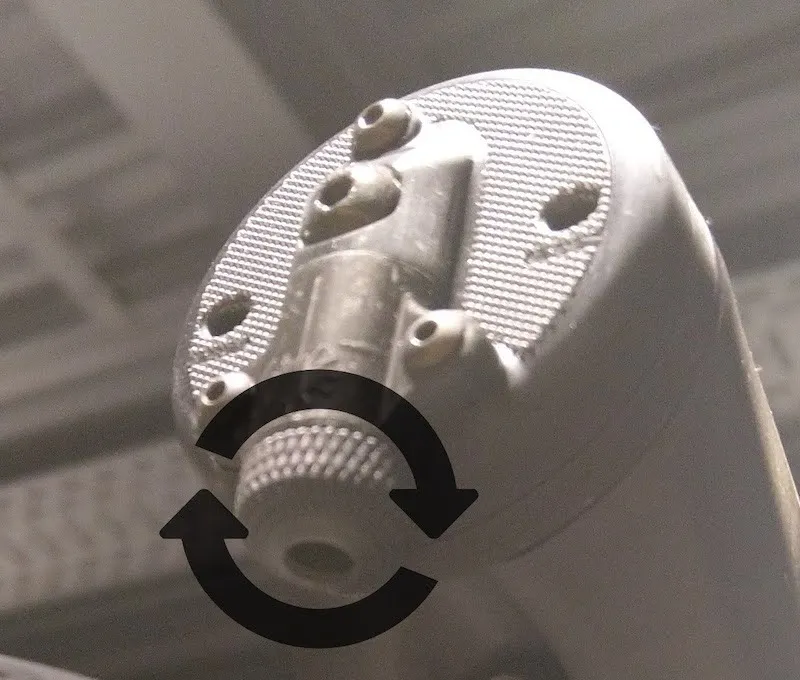

2.2. Justera båda lasrarna för hand så att de pekar på klistermärket som markerar den ungefärliga mittpunkten.

‍

‍

‍

3. Finjustera laserinställningen

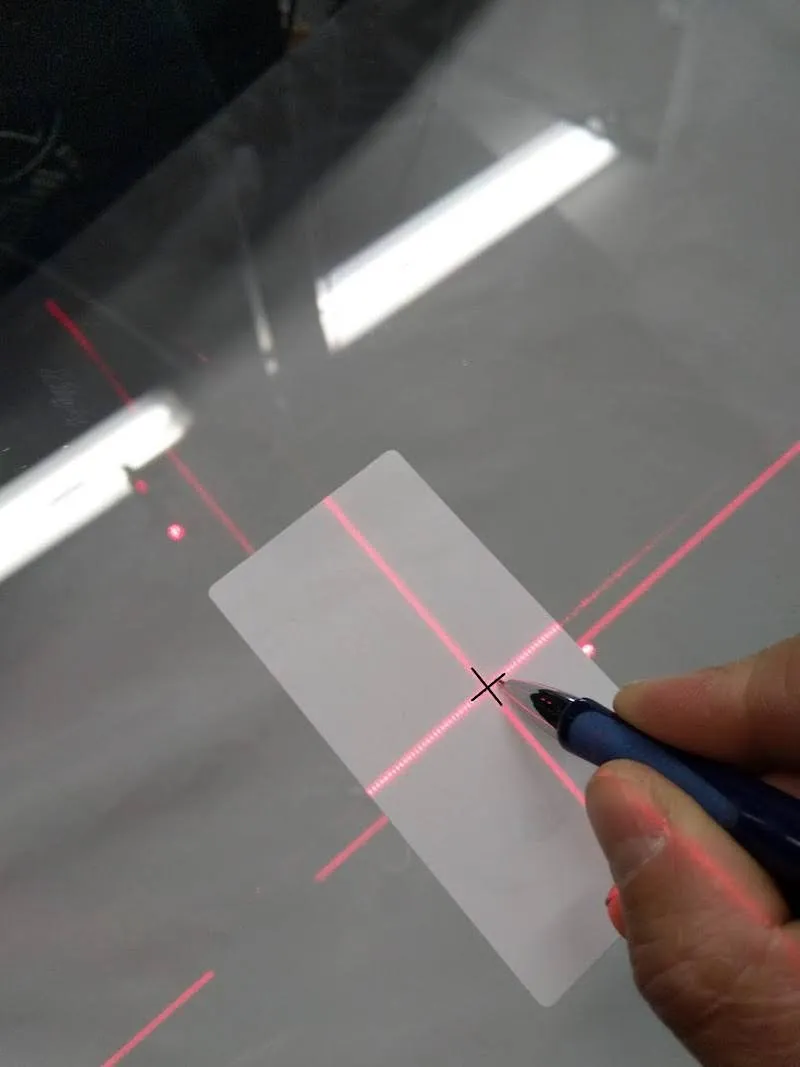

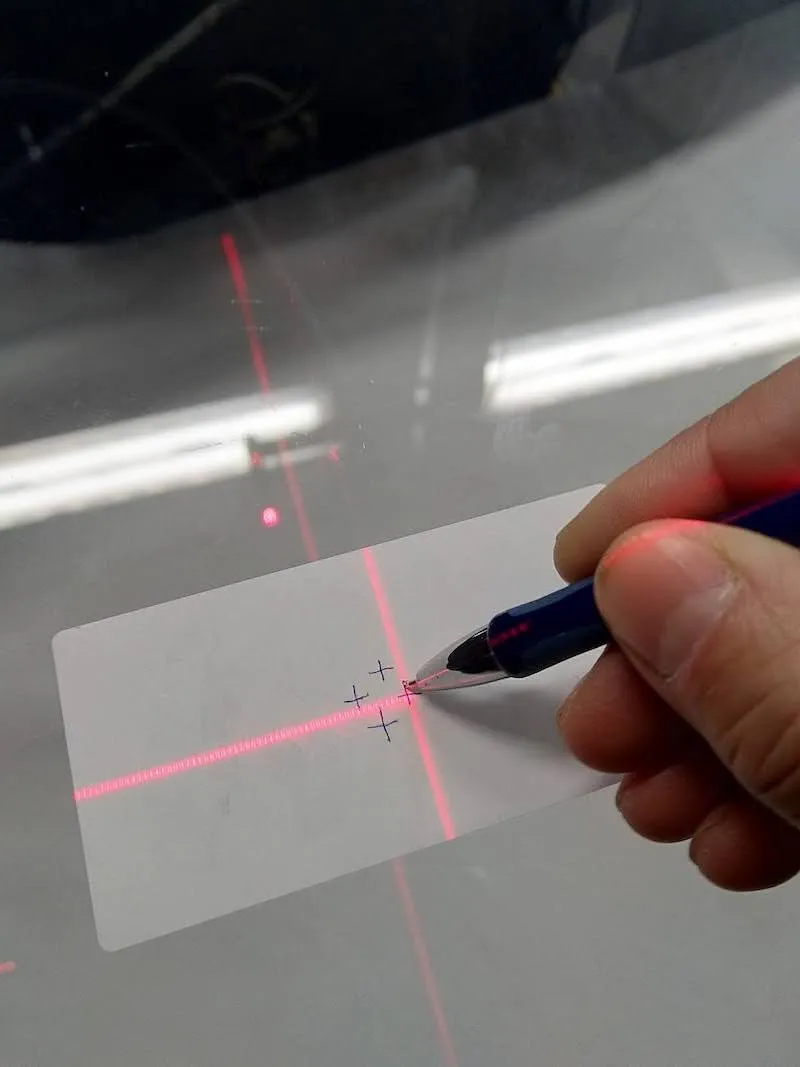

3.1. Rita ett litet kors på klistermärket som följer laserns röda kors.

‍

‍

3.2. Starta därefter Locator-appen på din mobiltelefon, hitta den styrenhet som är kopplad till roboten och öppna service-GUI:t. Obs! Detaljerade instruktioner om nätverk finns i PhotoRobot Detailed Networking Prerequisites (avsnitt 8: Appendix Information). Hitta sedan den styrenhet som är kopplad till roboten och öppna dess GUI.

‍

‍

3.3. Använd rotationsreglagen i Service GUI för att vrida glaset 90 grader och rita av laserkorsets position på klistermärket igen. Upprepa det här steget två gånger: vrid glaset 90 grader, rita av laserkorset, vrid 90 grader och rita av laserkorset en sista gång.

‍

‍

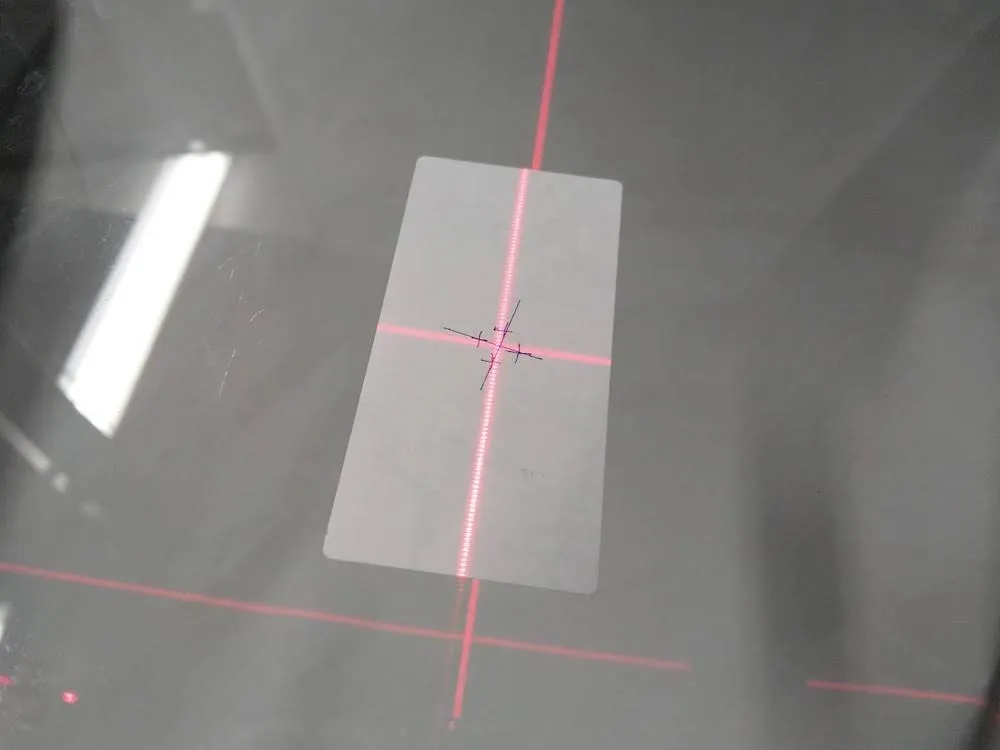

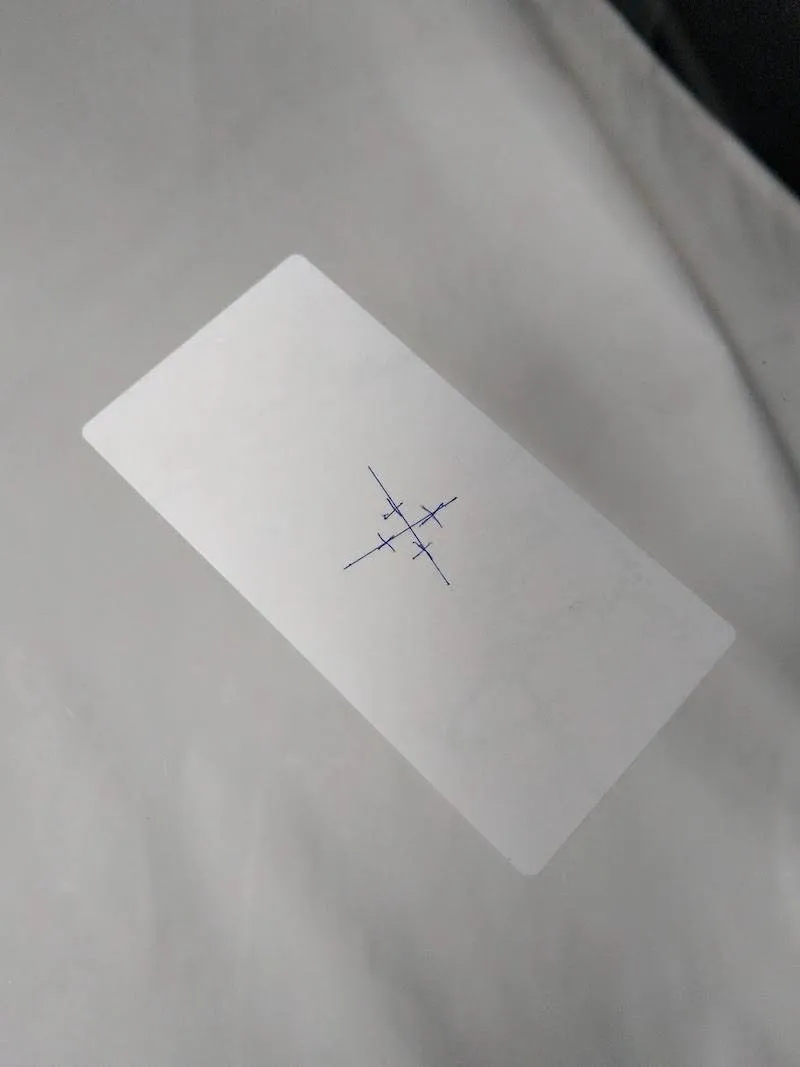

3.4. När du har ritat de fyra korsen på klistermärket förbinder du varje par av motstående kors med raka linjer. Korset som bildas mellan de enskilda korsen markerar glasplattans verkliga mittpunkt.

‍

‍

3.5. Justera slutligen båda lasrarna mot den identifierade mittpunkten. Lasersystemet är nu centrerat och justerat mot den exakta mitten av plattans rotation.

‍

‍

‍

4. Justering och centrering av speciallasrarna på C1300

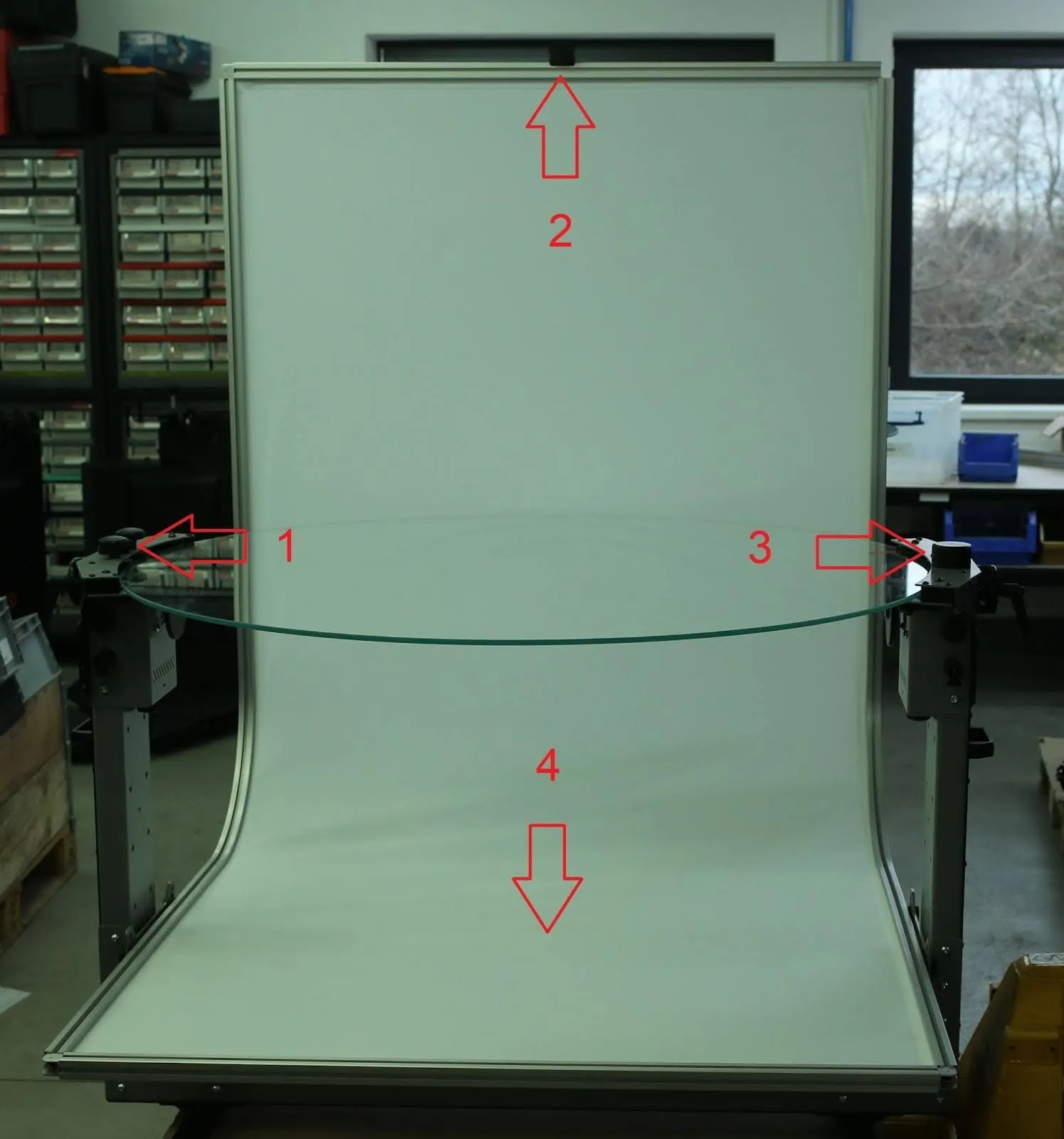

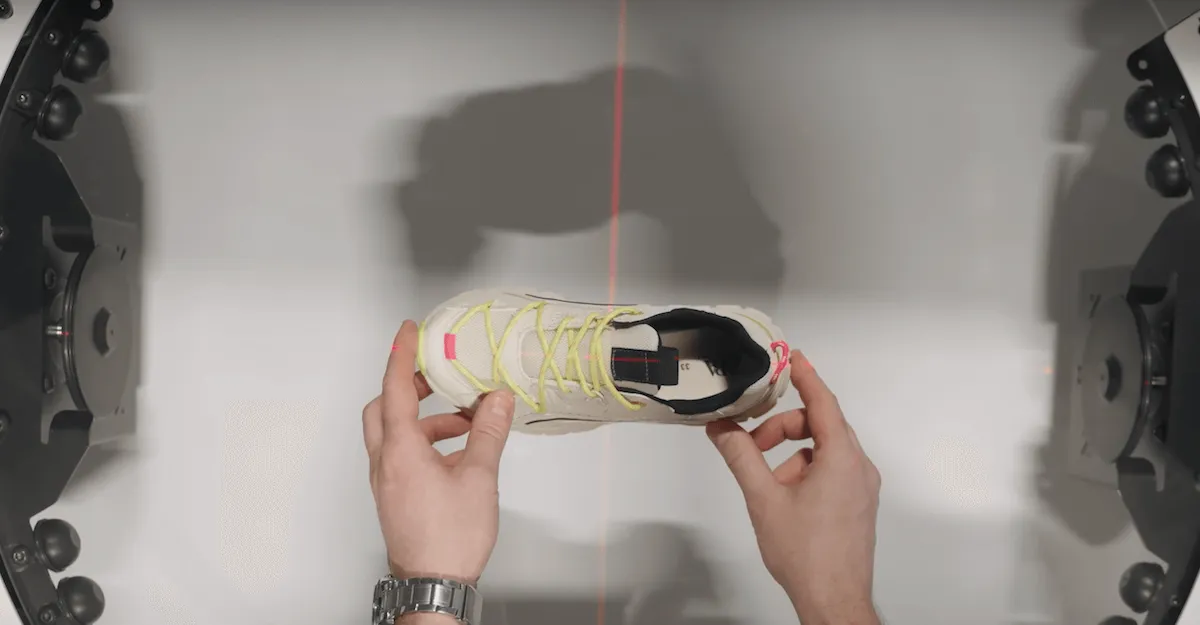

4.1. När du justerar och centrerar lasrarna på C1300-roboten ska du vara uppmärksam på det speciella lasersystemet. C1300:s lasersystem skiljer sig på flera sätt från övriga PhotoRobot-modeller. De fysiska principerna är desamma, men C1300:s lasersystem är konstruerat med fyra lasrar.

‍

‍

4.2. I det här systemet är Laser 4 en integrerad del av C1300-robotens stomme. Laser 4 är en korslaser och lyser genom den vita bakgrunden underifrån. För att justera laserns position letar du upp de fyra silverfärgade skruvarna så att du kan frilägga den centrala fyrkantiga delen som rymmer lasern.

‍

‍

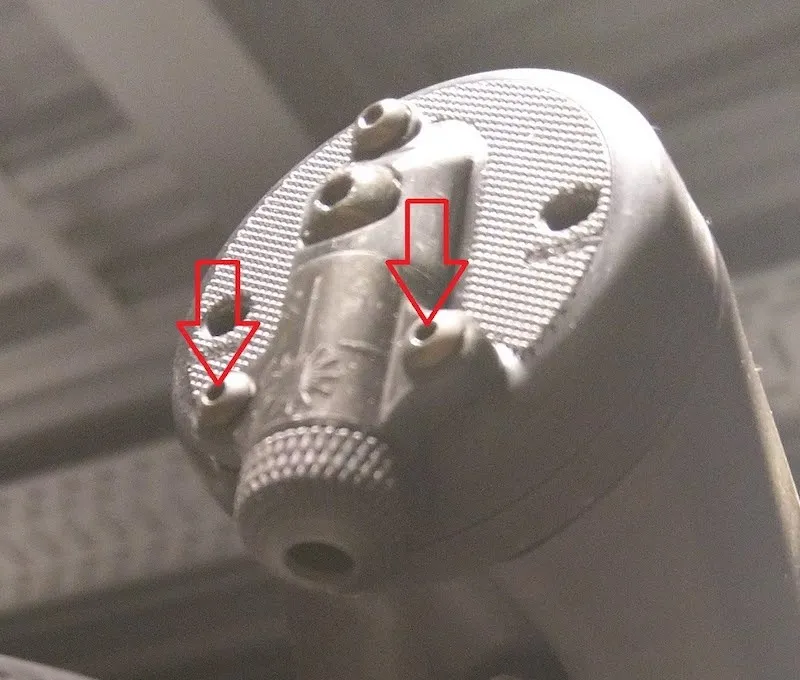

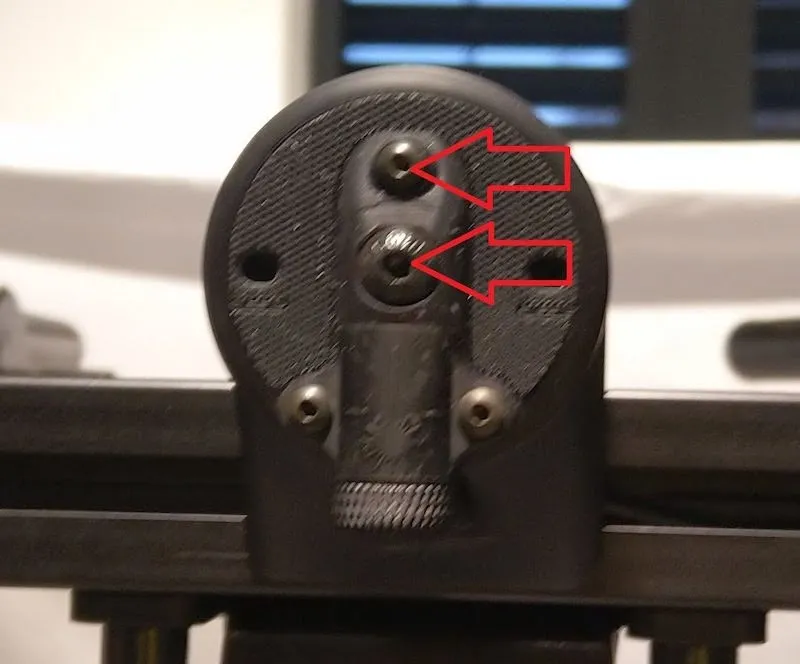

4.3. När du har frilagt den centrala fyrkantiga delen som rymmer Laser 4 justerar du laserns position manuellt med hjälp av de två skruvar som håller fast laserhuset av plast.

‍Obs! Laser 1, Laser 2 och Laser 3 har alla samma konstruktion som Laser 4. De är också alla linjelasrar:

‍

‍

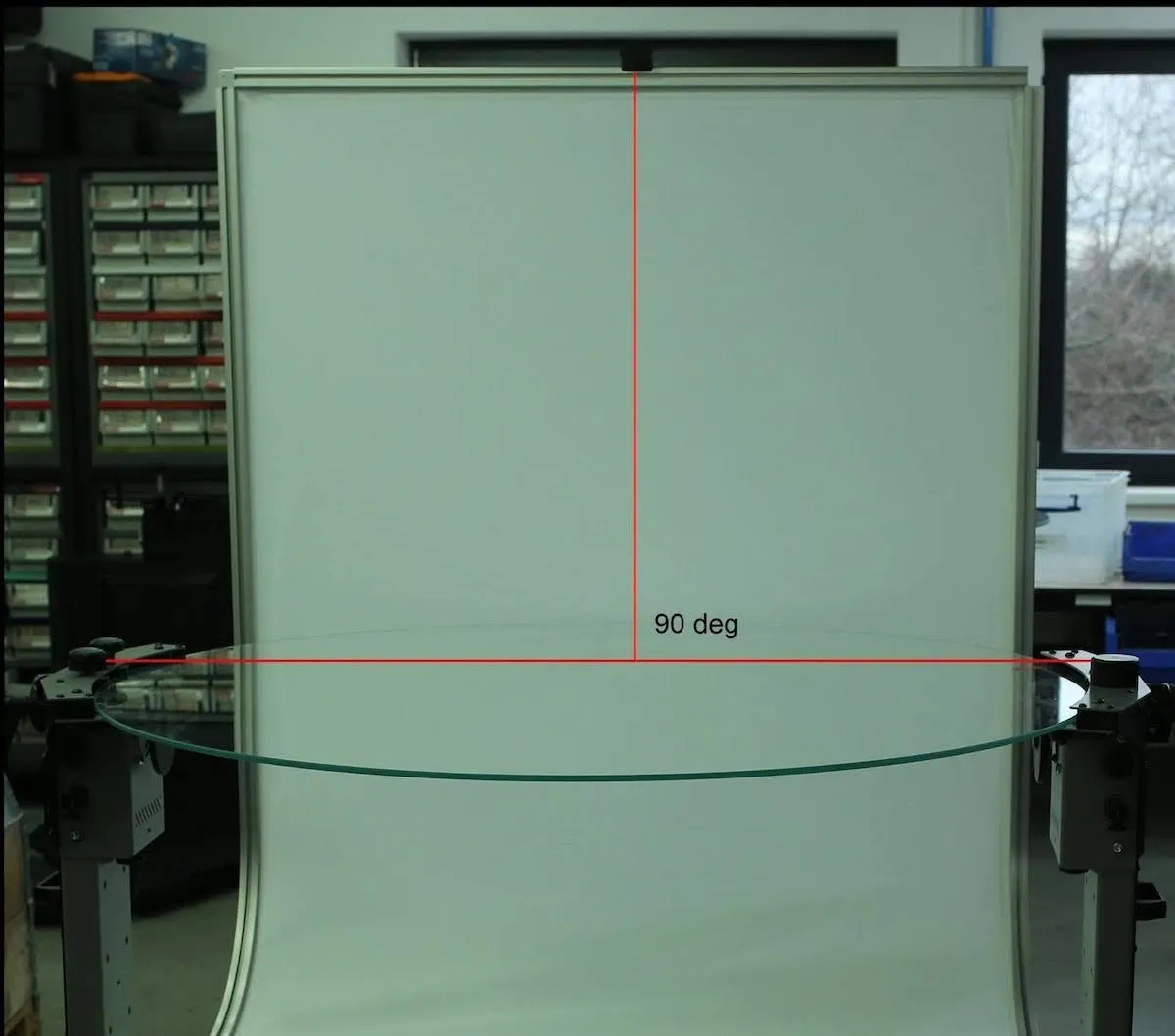

4.4. Se slutligen till att det är en vinkel på 90 grader mellan laserlinjen från den övre lasern och glasskivan när du riktar in och centrerar lasrarna.

‍
